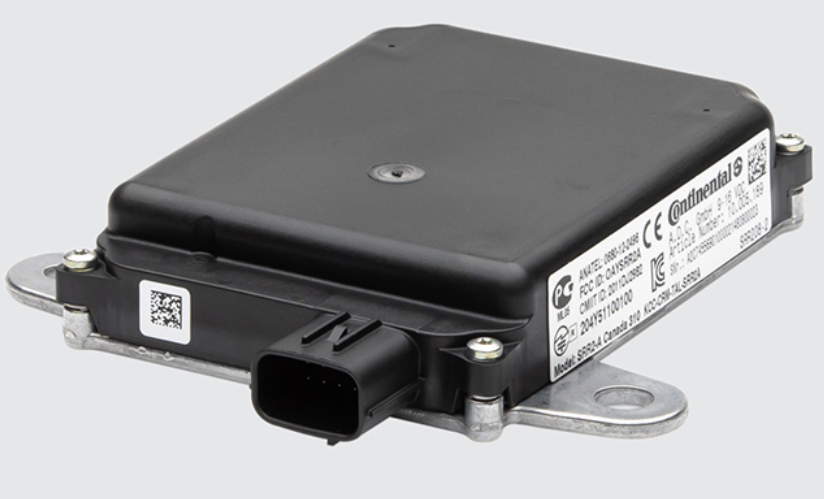

SRR20X 是大陆集团提供的一款新型短距离毫米波雷达传感器，可以适用于不同的应用场景
- 各类车辆的简单防碰撞保护（尤其是电动车）
- 中短距离车辆跟随控制、距离控制（各种车型、尤其是电动车）
-小范围区域监控（适用于危险或不能接近的区域）
- 对车辆和特种物体的周围防护；
- 目标检测
SRR 2XX传感器采用快斜率PCM（脉冲压缩调制）调频体制，在一个测量周期内独立测量距离和速度（多普勒原理），目标实时刷新频率为33HZ。SRR 2XX可在极短时间内探测到远达50m的目标，并能分辨出两个甚至更多目标的相对角度和速度。
快速安全：SRR 2XX 很好的处理了测量性能与高安全性之间的矛盾，可实时检测目标的距离并根据当前车速判断是否存在碰撞风险
可靠：具有自动故障检测功能，可识别传感器问题，并自动输出故障码
鲁棒、轻量化设计：通过使用相对简单的雷达测量技术，以及在汽车行业的深度研发和批量生产基础，可以保证产品鲁棒和轻量化性能
|
测量性能一般目标（非反射目标） |
||
|
测距范围 |
|
1~50m（＜1m距离测量不精确） |
|
距离测量分辨率 |
点目标 |
1m(目标分辨力等于 2 倍分辨率) |
|
距离测量精度 |
点目标 |
0.20 m |
|

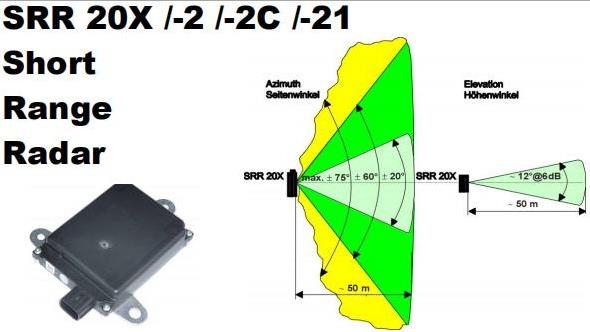

方位角 |
|
±20°~±75°（角度精度有影响） |
|
俯仰角 |
|
±6°（6dBm） |
|
水平角分辨率 |
|
14°~18°（14°@0°） |
|
水平角精度 |
|
±2° @±20°，±4@±60°，±5@±75° |
|
速度范围 |
|
-146 km/h~+146 km/h (-表示远离，+表示靠近) |
|
速度分辨率 |
单目标 |
1.1km/h（目标分辨力等于 2 倍分辨率） |
|
速度精度 |
单目标 |
0.2km/h |
|
天线 |
|
4Rx/2Tx |
|
循环周期 |
|
典型值38ms/Cluster 66ms，Tracks 33ms |
|
操作条件 |
||
|
雷达发射频率 |
遵循ETSI&FCC |
24.05~24.25（ISM band） |
|
传输能力 |
平均 |
18mW≤12.7dBm at 200MHz |
|
电源 |
12V DC |
9~16V DC正常工作状态 ＞16V DC不影响功能（节电模式） ＞27V DC传感器失灵 |
|
功耗 |
12V DC |
7W |
|
操作温度 |
12V DC |
小于27V（无限制） |
|
存储温度 |
|
-40℃~+85℃/-40℃~+105℃ |
|
冲击 |
机械 |
50g |
|
振动 |
机械 |
9,8m/s²10-200Hz |
|
防护等级 |
|
IP X9k（可高压清洗） |
|
接口类型 |
||
|
监视功能 |
|
自我监视（自动防故障设计） |
|
接口 |
|
1xCAN-高速500 kbit/s |
|
外壳 |
||
|
尺寸 |
W*L*H |
155*131.5*26mm |
|
重量 |
|
295g |
|
材料 |
外壳前端/后盖 |
PBT 30GF 黑色/AIMg |
|
版本说明 |
||
|
SRR 208-2 |
工业传感器 |
开放的CAN协议 |
|
ARS 209-2 |
高灵敏度传感器 |
同SRR 208-2，增加20dB更高的灵敏度 |
|
SRR 208-2C |
防碰撞传感器 |
同SRR 208-2，带防碰撞参数 |
|
SRR 208-21 |
联合功能 |
同SRR 208-2，包含以上功能 |
