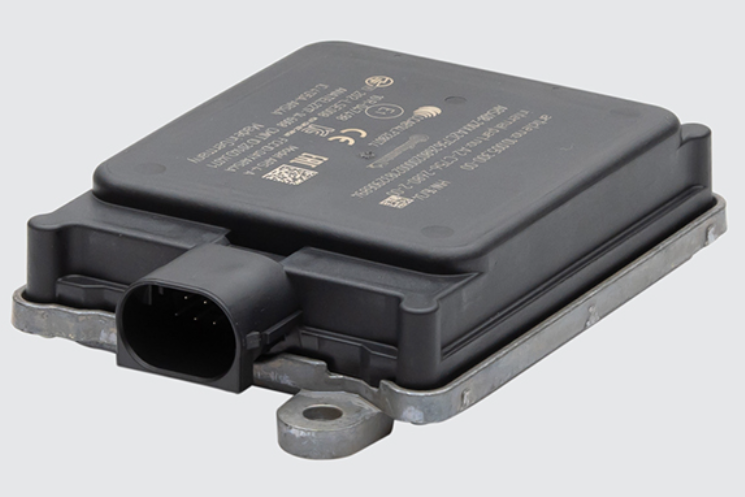

ARS 408-21 77GHz 长距离毫米波雷达传感器

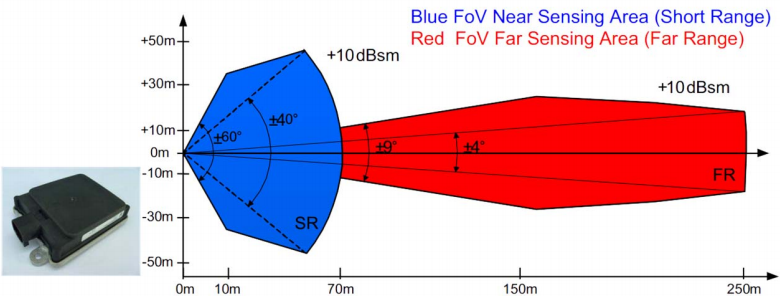

ARS 408-21 探测区域示意图
ARS408-21是大陆40X 毫米波雷达传感器系列中新推出的产品,可以适用于不同的应用场景
- 车辆前向防撞(适用于ADAS、自动驾驶等场景)
- 前向距离控制、自动跟车(适用于ADAS、自动驾驶等场景)
- 远程区域监控(适用于危险或不能进入的区域)
- 目标分类
- 目标检测
ARS 408-21采用快斜率FMCW 调频体制,在一个测量周期内可以独立测量目标距离与速度,目标的实时刷新率为17Hz。ARS408-21可在极短的时间内探测到远达250m 的目标,并能分辨两个目标的相对角度与速度
快速安全:ARS 408-21 很好的处理了测量性能与高安全性之间的矛盾,可实时检测目标的距离并根据当前车速判断是否存在碰撞风险
可靠:具有自动故障检测功能,可识别传感器问题,并自动输出故障码
鲁棒、轻量化设计:通过使用相对简单的雷达测量技术,以及在汽车行业的深度研发和批量生产基础,可以保证产品鲁棒和轻量化性能
测量性能一般目标(非反射目标) |
||
测距范围 |
|
0.20 - 250m (长距模式),0.20 - 70m / 100m (短距模式, ±45°范围内),0.20 - 20m (短距模式,±60°范围内) |
距离测量分辨率 |
点目标,非跟踪 |
1.79m(长距模式),0.39m(短距模式,0.2m@standstill), 在满足1.5到2倍分辨率的条件下可对两个物体进行 区分 |
距离测量精度 |
点目标,非跟踪 |
±0.40 m(长距模式),±0.10m(短距模式, ±0.05m@standstill) |
水平角分辨率 |
|
1.6°(长距模式),3.2°@ 0° / 4.5°@±45° / 12.3°@±60°(短距模式),在满足 1.5到2倍分辨率的条件下可对两个物体进行区分 |
水平角精度 |
点目标,非跟踪 |
±0.1°(长距模式),±0.3°@0° / ±1°@±45° / ±5°@±60° (短距模式) |
速度范围 |
|
-400 km/h...+200 km/h (-表示远离目标,+表示靠近目 标) |
速度分辨率 |
|
0.37 km/h(长距模式),0.43 km/h(短距模式) |
速度精度 |
|
±0.1km/h |
天线通道数 |
|
4TX / 6RX = 24通道= 2TX / 6RX(长距模式)、2TX / 6RX(短距模式),使用数字波束合成技术(DBF) |
循环周期 |
|
长距和短距均约60ms |
ARS 408双波束(长距和短距)同时工作,不可切换,检测到的目标按距离远近或者RCS大小 依次输出,默认按距离由近及远输出。 |
||
操作条件 |
||
雷达发射频率 |
遵循ETSI&FCC |
76…77GHz |
传输能力 |
平均/峰值EIRP |
14.1dBm@77GHz/<35.1dBm 扫频带宽500MHz |
电源 |
|
+8.0V…32V DC |
功耗 |
|
典型值:6.6W/550mA;峰值:12W/1.0A |
操作温度 |
|
-40℃…+85℃ |
存储温度 |
|
-40℃…+90℃ |
冲击 |
|
500m/ s2@6ms 半正弦 |
振动 |
|
20[(m/s2)2/Hz]@10Hz/0.14[(m/s2)2/Hz]@1000Hz(峰值) |
防护等级 |
|
IP 6k 9k, IP6k7 |
接口类型 |
||
监视功能 |
|
自我监视(自动防故障设计) |
接口 |
|
1xCAN-高速500 kbit/s |
外壳 |
||
尺寸 |
W*L*H |
137.25x90.8x30.66mm |
重量 |
|
320g |
材料 |
外壳前端/后盖 |
PBT GF 30 黑/AC-47100压铸铝或EN AW5754 AIMg3 压铸铝 |
